子束焊机大功率电源应用场景全景图

电子束焊接设备

核心突破

100kW级大功率电源已实现60mm钢焊接，局部真空技术突破传统尺寸限制

航空航天领域

在航空发动机制造中，大功率电子束焊接电源为钛合金涡轮叶片、燃烧室等高温部件提供精密连接。德国波宾pro-beam的高压电源系统（150kV/60kW）已成功应用于航空发动机壳体焊接 。中国航天科技八院采用国产化120kV电源改造的焊机，具备多工位装夹功能，可满足固体火箭发动机壳体等复杂结构焊接需求 。

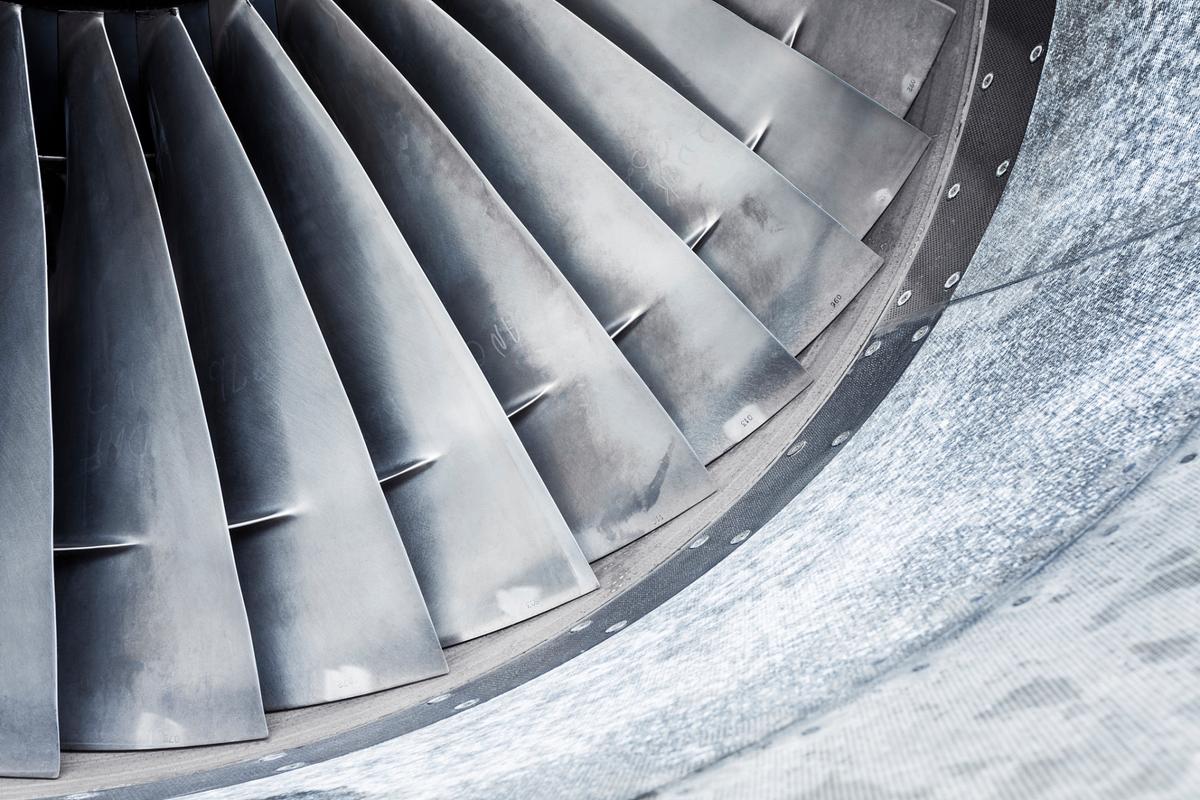

航空涡轮叶片

能源装备制造

英国TWI研究所研发的100kW级局部真空电子束焊机，成功实现直径1.7m、厚度60mm的碳钢压力塔基座焊接 。这种差分泵转换塔电子枪可在100Pa压力条件下工作，突破传统高真空环境限制，使大型结构件焊接成为可能。

汽车工业革新

大众汽车采用2浴技术电子束焊接，通过高压电源（150kV/30kW）实现硬化部件的精密焊接。这种工艺可在两个处理位置间快速跳跃，焊接参数通过软件自由编程，无需更换物理组件 。双金属锯带生产线使用100kV以上高压电源，将弹性好的弹簧钢与切削性强的高速钢精密结合，显著提升锯带使用寿命。

汽车变速箱齿轮组

军工与核能

电子束焊接在国防领域用于核燃料元件、导弹壳体等关键部件。PTR电子束发生器的功率通量密度超过100kW/mm²，可焊接钼、钛等难熔金属 。高真空环境（10⁻&sup4;~10⁻¹Pa）确保了焊缝金属的纯净度，避免晶粒长大和合金元素烧损。

电子束焊接：动能→热能转化过程 真空环境 电子枪 金属工件 动能 高速电子 热能 温度↑ 熔化 1 电子加速 2 束流轰击 3 动能转化 4 金属熔合

新兴应用突破

脉冲电子束技术（PEB）在新能源领域展现潜力，可焊接不锈钢反应釜、铝锂合金航天结构件、钛合金医疗植入物等复杂材料 。非真空电子束焊（加速电压150-200kV）正在突破传统尺寸限制，焊缝深宽比可达60:1，适用于大尺寸焊件生产 。

技术参数速览

电压范围 60-175kV

功率等级 1-60kW

深宽比 最高60:1

从航天发动机到汽车齿轮，大功率电源正在重新定义精密制造的边界
